Типы соединений при ультразвуковой и ТВЧ сварке пластиков

Примеры конструкций сварных швов, используемых в оборудовании ТВЧ, ультразвуковой и термосварки. Материалы и схемы основаны на инженерных решениях СВАРПЛАСТ.

1. Соединение с инициатором сварки

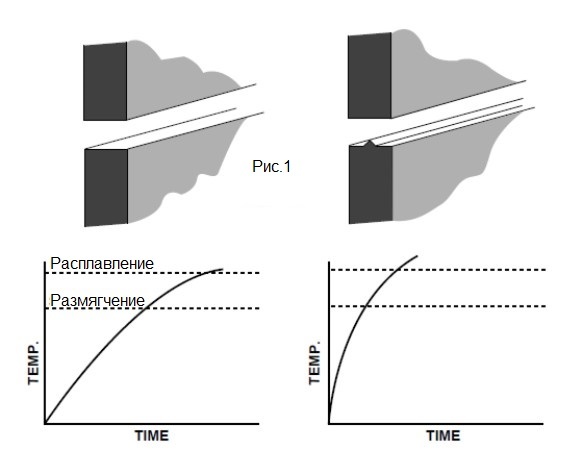

Схема соединения с инициатором сварки при ТВЧ обработке пластиков — Рис. 1. Соединение с инициатором сварки. Обеспечивает быстрое расплавление материала и равномерное распределение шва.

Такое соединение применяется в ТВЧ и ультразвуковых станках для ускорения плавления в начальной фазе сварки. Инициатор формирует расплав, равномерно распространяющийся по всей зоне контакта, повышая качество герметичного соединения.

2. Модифицированный плоский стык

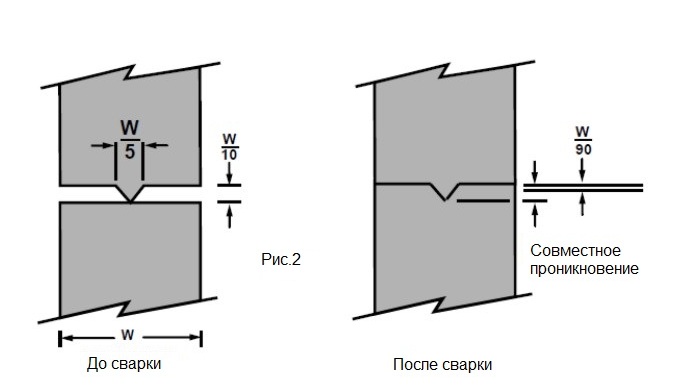

Модифицированный плоский стык с инициатором сварки — Рис. 2. Пример модифицированного плоского стыка с применением инициатора сварки.

Такой тип стыка обеспечивает стабильное расплавление при сохранении геометрии деталей. Применяется в оборудовании СВАРПЛАСТ при производстве и ремонте ТВЧ оснастки.

3. Пазовое соединение

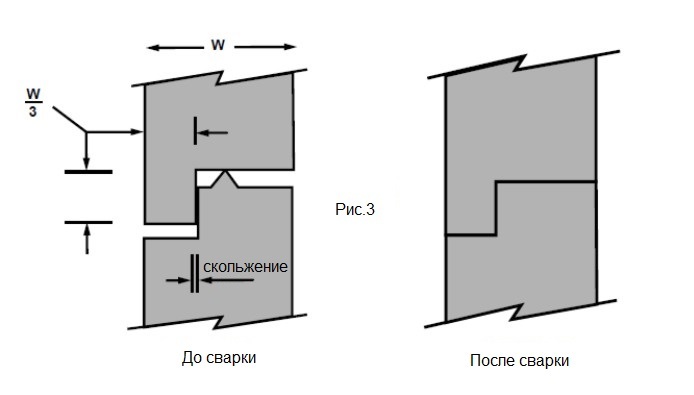

Пазовое соединение для ультразвуковой сварки пластиков — Рис. 3. Пазовое соединение. Применяется для герметичных швов при ТВЧ сварке.

Пазовое соединение предотвращает вытекание материала и обеспечивает высокую герметичность. Используется при сборке изделий, где требуется надёжное уплотнение сварного шва.

4. Соединение выступа и паза

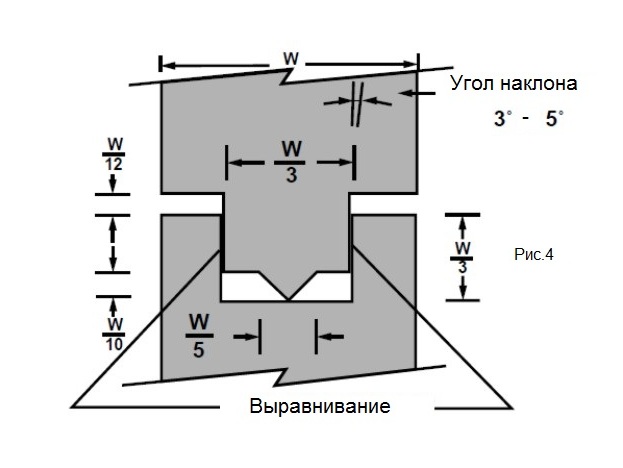

Соединение выступа и паза для ТВЧ сварки пластиков — Рис. 4. Соединение выступа и паза. Обеспечивает прочность и устойчивость конструкции при нагрузках.

Применяется для изделий, где требуется повышенная прочность на сдвиг. Позволяет обеспечить стабильное давление по всему периметру сварки.

5. Изменение швов после ультразвуковой сварки

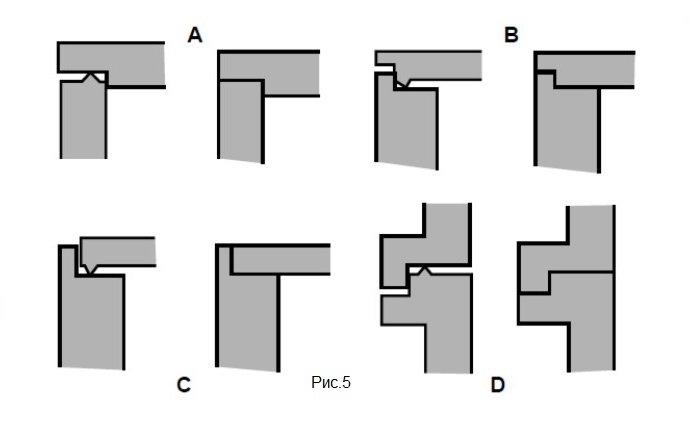

Изменение формы шва после ультразвуковой сварки — Рис. 5. Изменения формы и геометрии шва после ультразвуковой сварки.

После сварки форма шва может изменяться в зависимости от давления и температуры. Минимальная высота инициатора должна составлять не менее 0,1 мм для равномерного расплава и качественного соединения.

6. Интерференционный шов

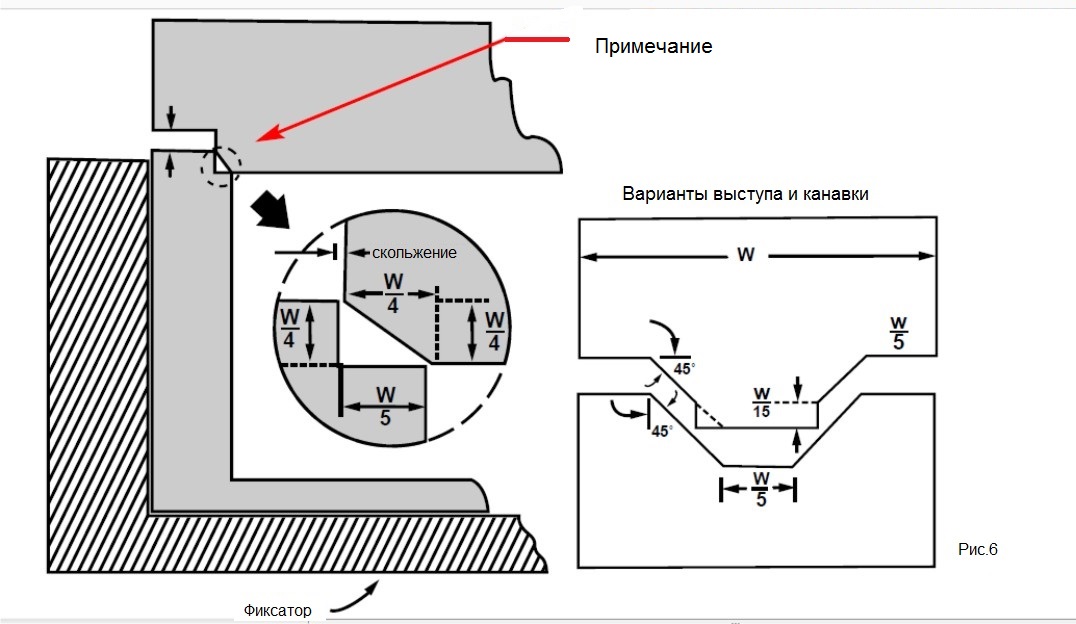

Интерференционный шов для кристаллических термопластов — Рис. 6. Интерференционный шов. Используется для кристаллических термопластов (нейлон, ацеталь, полиэтилен, полипропилен).

Интерференционные швы применяются для соединения кристаллических термопластов. При правильной фиксации обеспечивают герметичность и высокую прочность соединения.
